Što je reaktor? Koje su vrste reaktora? Što su reaktori izmjenične linije i reaktori DC Line? Koja je razlika između njih? Kako odabrati reaktore AC Line i reaktora DC linije? Koje su njihove prednosti i funkcije? Koja su njihova područja prijave?
Ovaj članak opisuje karakteristike i vrste linijskih reaktora. Usredotočuje se na usporedbu razlika i sličnosti između reaktora AC linije i reaktora DC linije. Pretpostavimo da ste zabrinuti zbog odabira reaktora AC Line i reaktora DC Line. Ovaj je post vaš najbolji izbor.
Što je harmonično izvod: GoogleUserContent
Harmonike se prirodno generiraju u svim izmjeničnim i istosmjernim izvorima snage, uključujući pogone i ispravljače. Ove harmonike nastaju jer je napon izmjenične struje u pogonu veći od napona istosmjernog sabirnice. Harmonika šteti mrežnom sustavu i mora se eliminirati jer povećavaju gubitke sustava i narušavaju normalan rad drugih opterećenja.
Što je linijski reaktor i kako utječe na harmoniku u izvoru: PrecisionAutomation
Line reaktoritakođer se nazivaju induktori. Oni su zavojnice žice rane oko magnetske jezgre. Kad struja teče kroz zavojnice, generiraju se magnetska polja. Ova magnetska polja povećavaju impedanciju linije, smanjujući tako količinu harmonika koje pogon ubrizgava u električni sustav i objekte.
Kad su harmonike manje, struja amplituda je veća, a harmonična izobličenja veća. Kad su harmonike veće, trenutna amplituda je manja. Trenutna amplituda općenito je obrnuto proporcionalna harmoničnom broju.
Što je izmjenična linija reaktora: baidpower
AC linijski reaktori su uređaji koji su posebno povezani u seriji s ulaznom linijom pogona. Pomažu u smanjenju harmonika u sustavu. Obično se nalaze između linije i pogona, djelujući kao tampon za nalet i druge prolazne transformatore, istovremeno pružajući visoku razinu zaštite od prenapona. AC linijski reaktori također imaju nedostatke. Preko njih postoji pad napona, što može uzrokovati nestabilnost ulaznih napona i uzrokovati putovanje sustavom, što može negativno utjecati na izlaz pogona.
Što je reaktor DC linije ili prigušivač: ControlMagnetics
DC linijski induktor obično je povezan između diode i DC sabirnice. Također uklanja harmonike iz sustava. Međutim, njegova sposobnost uklanjanja harmonika može biti nešto manja od one reaktora AC linije. DC linijski reaktor obično je manji i dodaje potrebnu impedanciju za smanjenje harmonika bez smanjenja napona sustava. Ne unosi naponske udare u ispravljač kako bi se osiguralo dodatno punjenje.
I reaktori izmjenične struje i reaktori DC Line imaju svoje prednosti i upotrebu.
Svrha reaktora AC linije je:
Harmonično suzbijanje
Harmonično suzbijanje: AllaboutCircuits
AC linijski reaktori mogu ograničiti harmonike, posebno 5., 7. ili više harmonika i naporne struje. To štiti opremu od naponskih šiljaka i prolaznih na AC linija, poboljšava faktor snage sustava, a može smanjiti i izobličenje vala uzrokovanih diodama i tiristorskim prekidačima.
Njegova lokacija za instalaciju je:
AC linijski reaktori obično se instaliraju na obje strane izmjenične snage pogona ili elektroenergetskog sustava, poput ulazne strane pretvarača ili između mreže i ispravljača.
Njegove glavne značajke su:
- Prikladan je za sustave sa sinusoidnim frekvencijama valnog oblika.
- Koristi jezgru diska i može učinkovito postupati s izmjeničnim magnetskim poljima.
- Njegova nazivna impedancija obično se izražava kao postotak, poput 3% impedancije ili 5% impedancije.
Svrha korištenja reaktora DC linije je:
Svrha korištenja reaktora DC linije
- Može izgladiti struju valonja DC sabirnice i smanjiti vršnu struju.
- Ograničite struju INRUSH koja se generira kada se motor pokrene ili se opterećenje motora mijenja.
- Poboljšati učinkovitost pretvarača.
- Smanjite diskontinuiranu struju i smanjite harmonike odražene s izmjenične strane.
Njegove glavne značajke uključuju:
- Posebno se koristi u DC sustavima s minimalnim promjenama induktivnosti.
- Obično je izrađen od šupljeg ili ispuštenog materijala željezne jezgre.
Opseg uporabe reaktora AC linije i reaktora DC linije preklapa se. Široko se koriste u:
Industrijski strojevi i industrija automatizacije
Industrijski strojevi i automatizacija industrija: ScienceRirect
Kad se reaktor linije podudara s pogonom motora, on može smanjiti naponske šiljke i harmonike nastale prebacivanjem opreme velike snage i maksimiziranje servisnog vijeka mehaničke opreme.

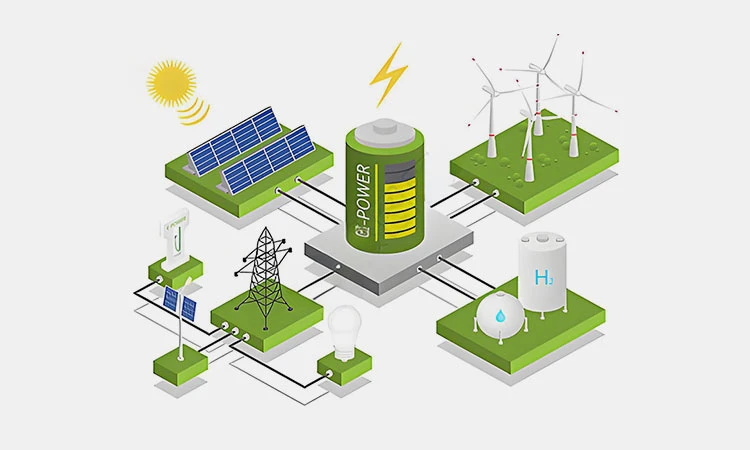

Obnovljivi energetski sustavi
Obnovljivi energetski sustavi koji se bave: JMHPOWER
Sustavi obnovljivih izvora energije uključuju solarnu energiju, energiju vjetra i druge sustave. AC linijski reaktori mogu se instalirati u uređajima za proizvodnju solarne energije i vjetra kako bi se održala stabilnost kvalitete snage u mreži napajanja. Tijekom filtriranja električne buke i harmonika, također može osigurati učinkovit i siguran rad sustava obnovljivih izvora energije.
HVAC sustavi
HVAC sustavi koji se bave: Frostheatingcooloving
AC linijski reaktori se široko koriste u HVAC sustavima, koji značajno smanjuju električnu buku i smanjuju smetnje pretvarača.
DC linijski reaktori najčešće se koriste u sljedećim sustavima ili opremi:
Promjenjivi frekvencijski pogoni
Promjenjiva frekvencijski pogoni: RealPars
DC linijski reaktori mogu se koristiti u varijabilnim frekvencijskim pogonima za stabilizaciju napona istosmjernog sabirnice između ispravljača i pretvarača. Dok smanjuje struju, može poboljšati i motoričke performanse, uključujući zaštitu kondenzatora od velikih vršnih struja, čime se produžava život opreme.
Pretvarači solarnog i vjetra
Pretvarači solarnog i vjetra: Solarpanelkitschina
DC linijski reaktori široko se koriste u solarnim i vjetrovitim pretvaračima. Oni mogu pretvoriti DC snage u izmjeničnu snagu i izgladiti istosmjerni ulaz solarnih ploča ili vjetroagregata. Dok poboljšavaju učinkovitost pretvarača, oni također mogu spriječiti porast obrnute struje.
Neprekidni opskrba napajanjem i sustavima baterija
Neprekidni opskrba napajanjem i sustavima baterija: Arimon
DC linijski reaktori mogu se koristiti u neprekidnom opskrbi napajanjem i baterijskim sustavima za filtriranje istosmjernog izlaza u aplikaciji elektrolitičke, elektropleste i topiranja.
Zašto je važno prizemljivati reaktore izmjenične struje i reaktore DC linije: Romanmfg
U elektroenergetskom sustavu, ako struja greške nije uzemljena, kada ta struja teče kroz pogon, oštetit će pogon. Stoga je vrlo važno pravilno osnovati struju grešaka.
AC linijski reaktor ima funkciju samog uzemljenja. Međutim, DC induktor s jednim zavojnicama nema funkciju uzemljenja. Stoga, kada koristite DC Line Inductor, možete upotrijebiti novi reaktor DC linije s dvostrukim zavojnicama. Ovaj reaktor ima funkciju uzemljenja i može dobro zaštititi vašu opremu.
Glavna razlika između reaktora izmjenične struje i reaktora DC linije je u tome što, iako oboje smanjuju harmonike i održavaju napon, istosmjerni reaktori nisu tako dobri u ublažavanju harmonika kao AC reaktora. Ostale razlike su:
AC linijski reaktori smanjuju harmonike, ublažavaju prolazne uvjete i pomažu u održavanju pravilnog napona faze u fazu. DC reaktori također ublažavaju harmonike, ali njihovo harmonično prigušenje manje je od AC reaktora iste veličine.
|
AC Line reaktori
AC LINE REAKTORI-SOURTICE: ACDCDrives DC Line Reactors |
DC linijski reaktori
DC Line Reactors -Ourced: Schaffner
|
|
|
Smanjite harmonike |
AC reaktori mogu smanjiti harmonike, ublažiti prolazne stanice i održavati pravilan napon. |
DC linijski reaktori mogu ublažiti harmonike, ali učinak je slabiji. |
|
Poboljšajte prolazne |
AC reaktori mogu pružiti dodatnu zaštitu, smanjujući napon preko ispravljača. |
DC reaktori mogu se zaštititi od prolaznih i izbjegavati kvar ispravljača zbog prolaznih struja. |
|
Koštati |
AC reaktori su skuplji od DC reaktora, ali imaju bolje performanse i široko su primjenjivi. |
DC linijski reaktori su veći, skuplji i učinkovitiji, ali imaju nedostatak pragova napona donjeg vrha. |
|
Povećati impedanciju |
AC linijski reaktori mogu osigurati visoku impedanciju za brze prolazne stanice, smanjujući prolazni napon preko ispravljača. |
DC linijski reaktori pružaju nisku impedanciju za brze prolazne stanice. |
|
Gubici |
AC linijski reaktori imaju veće gubitke, ali imaju bolje performanse zaštite napona. |
DC linijski reaktori imaju niže gubitke, tako da djeluju učinkovitije.
|
Prednosti reaktora AC Line uključuju:
Harmonično suzbijanje
Harmonično suzbijanje: MDPI
Smanjivanje ukupne harmonične izobličenja u sustavu kontinuirano suzbijajući harmonike visokofrekventne buke kao što su 5., 7. i 11. red.
Zaštita od naleta i napona
Zaštita od nagiba i napona.
Smanjivanjem napona SAG uzrokovano brzo prebacivanjem poluvodičkih uređaja. AC linijski reaktori mogu apsorbirati prolazne napone uzrokovane poremećajima rešetke poput udara munje ili prebacivanja kondenzatora, čime se stabilizira napon sustava.
Ograničavanje struje
INRUSH struja ograničavajući: EPT
Može ograničiti struju inrush-a, čime se meko pokreće motor ili transformator, sprječavajući da se prekidač provodi tijekom postupka pokretanja itd.
Poboljšanje faktora snage
Poboljšanje faktora snage: eeeguide
Može ispraviti dio faktora snage i izgladiti trenutni val kako bi se smanjila potražnja za reaktivnom snagom, smanjujući na taj način štetne učinke niskog faktora snage.
Proširenje životnog vijeka opreme
Ograničavanjem visokofrekventne struje može zaštititi motor od naponskih šiljaka, čime se minimizira pregrijavanje kablova ili transformatora i proširujući radni vijek opreme.
EMI ili RFI smanjenje buke
EMI ili RFI smanjenje buke: Murata
Može filtrirati većinu visokofrekventne buke koja ometa komunikacijski sustav i spriječiti smetnje iz bilo koje druge buke u automatiziranoj proizvodnoj liniji.
Iako reaktori AC Line imaju mnogo prednosti, oni također imaju mnogo nedostataka u svom dizajnu. To uključuje:
Uzrokujući putovanje osjetljivom opremom
AC linijski reaktori skloni su nedovoljnom naponu i pokretanju osjetljive opreme pri malim brzinama, što može utjecati na performanse kruga slabih mreža ili rešetki s malim kapacitetom kratkog spoja.
Gubitak snage ili grijanje
Gubitak snage ili grijanje: Wikimedia
AC linijski reaktori skloni su gubicima ili grijanju uzrokovanim otporom u namotama. Stoga im je potrebno dodatno hlađenje u zatvorenim pločama, što povećava radne troškove.
Ograničen učinak harmoničnog suzbijanja
Ograničeni harmonični suzbijanje efekta izvora: MDPI
Za razliku od aktivnih filtera, iako može smanjiti harmonike, ne može ih eliminirati. I ima loš učinak na smanjenje visokofrekventnih harmonika.
Prohrani dizajna
Dizajn volumena je velik i glomazan, a svemir je lako ograničen. Stoga su njegovi zahtjevi za instalaciju veći i ima veću jezgru i namote, koji nisu prikladni za svakodnevni rad i složeniji su za instaliranje.
Veći troškovi
Veće troškove: zalihe
Koristi se više materijala, poput bakra ili željeza, koji povećavaju troškove i čini ga skupljim od reaktora DC -a.
Potencijalne rezonancije
Harmonične rezonancije mogu se pojaviti kada reaktori izmjenične struje djeluju s kondenzatorima korekcije faktora snage.
Prednosti reaktora DC Line uključuju:
Ograničavajuće vrhove struje linije
Ograničavajuća linijska struja vrhova izvora: Iaeimagazin
DC linijski reaktori mogu usporiti porast struje i produžiti trenutnu fazu provođenja. Proizvodi gotovo kvadratni valni oblik s maksimalnim vrhom od 180% nazivne ulazne struje. Stoga može ograničiti trenutni vrh linije.
Smanjenje linije trenutne harmonike
Smanjivanje linije Trenutna harmonika-izvora: Istraživačkogate
DC linijski reaktori mogu učinkovito eliminirati petu do 13. harmoniku sustava. Može učinkovito izgladiti harmonike u struji i suzbiti ukupnu harmoničnu izobličenje u sustavu.
Izglađivanje napona istosmjernog sabirnice
Izglađivanje napona DC sabirnice: Knowlescapacitors
DC linijski reaktori mogu smanjiti efektivnu vrijednost napona DC sabirnice i također smanjiti gubitke poluvodiča snage.
Iako su reaktori DC linije vrlo sposobni i široko korišteni, oni i dalje imaju nedostatke. To uključuje:
Ne mogu zamijeniti izlazne reaktore
Ne mogu zamijeniti izlazne reaktore koji su u (pretvaračima
DC linijski reaktori ne mogu osigurati da se duži kabeli mogu koristiti bez izlaznih reaktora. Ako duljina kabela u vašem sustavu prelazi 200 metara, i dalje morate koristiti izlazne reaktore.
Ne može raditi s strujom
S reaktorima DC Line, namotavanje motora ne može raditi s strujom, tako da možete koristiti filtre.
Da biste poboljšali kvalitetu moći, eliminirali harmonike, nalete i slabe mreže, možda imate izmjenične reaktore. Ako želite gladak DC izlaz, poput varijabilnih frekvencijskih pogona, pretvarača, DC sustava visoke struje itd., Možete odabrati DC reaktore. Ako želite uputiti više opreme kako biste zaštitili svoj elektroenergetski sustav, dobrodošli su nam!
